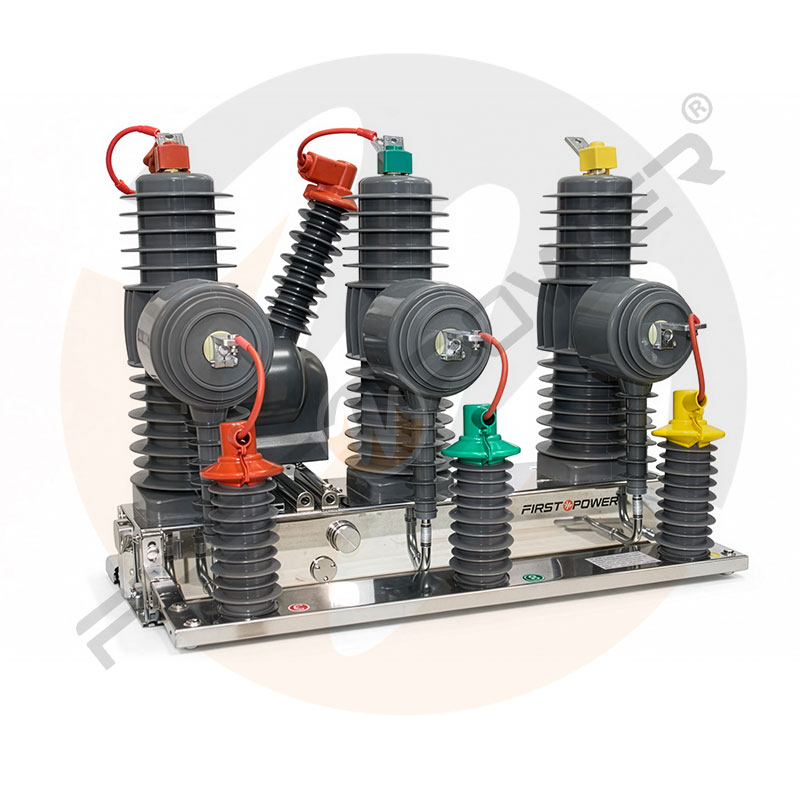

RECLOSER 27kV – INTERRUPTOR DE POTENCIA EN VACÍO 27KV
Automatización y Protección Inteligente. El Recloser modelo ZW32-G/630-27 es un interruptor automático avanzado diseñado para redes de distribución de media tensión. Su función principal es proteger las líneas frente a sobrecorrientes o fallas momentáneas, operando de forma automática o manual.
Este dispositivo es clave para la continuidad del servicio: interrumpe el paso de corriente ante una falla y realiza reconexiones automáticas programadas. Si la falla es transitoria, restablece el servicio inmediatamente, evitando cortes prolongados y costosos desplazamientos de personal.
Estructura Modular
Consta de una unidad de cámara de extinción en vacío de alta eficiencia, un mecanismo de operación por resorte (actuador magnético) y un tablero de control y protección electrónico.
Control y Comunicación
Equipado con relé de protección avanzado (funciones 50/51, 67, SEF) y puertos de comunicación (USB/RS485) con protocolos DNP3.0/MODBUS para integración SCADA.
Alta Confiabilidad
Gracias a su tecnología de vacío y aislamiento sólido (resina cicloalifática/silicona), ofrece una vida útil mecánica de hasta 10,000 operaciones libre de mantenimiento.
Diseño para Exteriores
Ideal para zonas rurales, minería y lugares de difícil acceso. Soporta condiciones ambientales severas, alta contaminación y altitudes de hasta 4000 m.s.n.m.
Especificaciones Técnicas
Detalles técnicos del Recloser de Potencia en Vacío 27kV.
| Parámetro | Especificación / Valor |
|---|---|
| Características Generales | |
| Marca / Modelo | FIRST POWER / ZW32-G/630-27 |
| Tipo | Interruptor de Potencia en Vacío (Recloser Electrónico) |
| Función | Protección de redes MT (Apertura/Cierre/Reconexión) |
| Operación | Automática (Reconexión programada) y Manual |
| Normas de Cumplimiento | IEC 62271-100, IEC 60255, GB1984-2014 |
| Parámetros Eléctricos | |
| Tensión Nominal | 27 kV |
| Frecuencia Nominal | 60 Hz |
| Corriente Nominal | 630 A |
| Corriente de Cortocircuito (Breaking) | 20 kA |
| Tensión de Impulso (BIL – Pico) | 150 kV |
| Aislamiento Frecuencia Industrial | 65 kV (Seco) / 50 kV (Húmedo) |
| Ciclo de Operación | O – 0.3s – CO – 180s – CO |
| Sistema de Control y Protección | |
| Relé de Protección (BC-561) |
|
| Comunicación | Puerto USB frontal, RS485 (Protocolos DNP3.0 / MODBUS) |

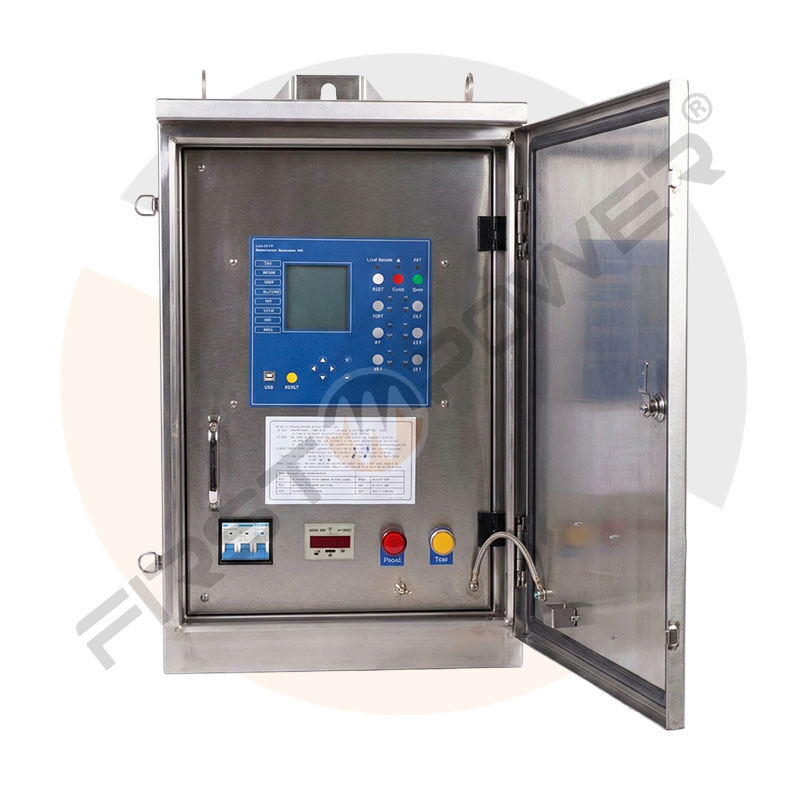

| Tablero de Control | IP65. Incluye indicadores, pulsadores, protecciones termomagnéticas y baterías de respaldo. |
| Medición | Transformadores de corriente multirrelación (100/200/300:5A) |
| Construcción y Mecánica | |
| Cámara de Extinción | Botellas de vacío de alta eficiencia. |
| Aislamiento Externo | Resina cicloalifática / Silicona (Resistente UV y contaminación). |
| Mecanismo de Operación | Actuador magnético (Mando de resorte). |
| Vida Útil Mecánica | 10,000 operaciones. |
| Grado de Protección | IP65 (Tanque y Gabinete). |
| Tiempo de Apertura / Cierre | 18-45 ms / 25-60 ms. |
| Condiciones de Servicio | |
| Temperatura de Operación | -25°C a +45°C |
| Altitud de Instalación | Hasta 4000 m.s.n.m. |
| Humedad Relativa | ≤ 95% |
| Aplicación | Exterior (Intemperie), zonas rurales, minería, difícil acceso. |
Accesorios Incluidos
- Soporte metálico para montaje en poste y abrazaderas.

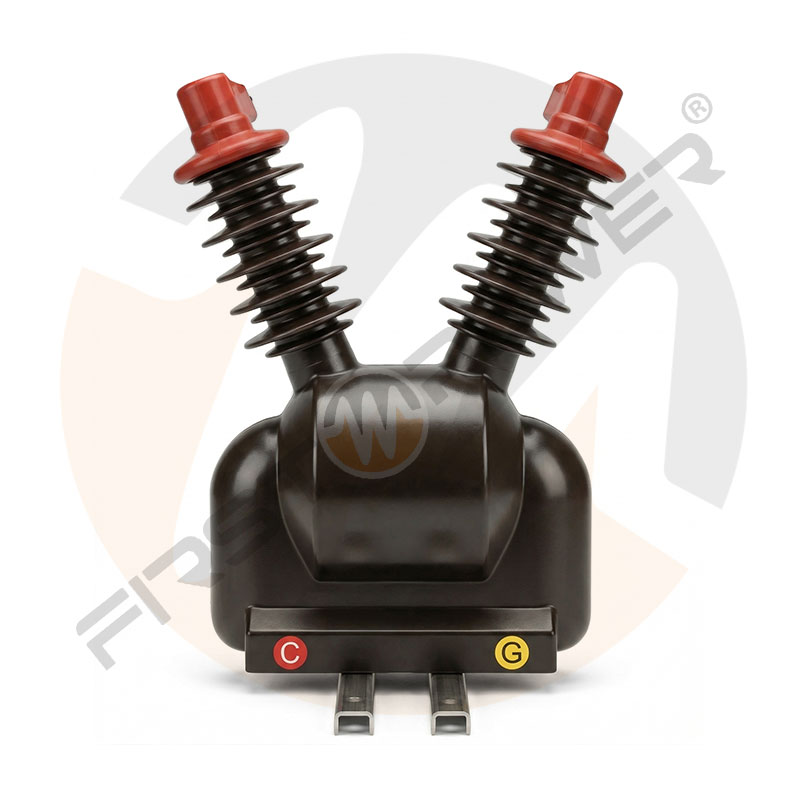

- Transformador de control monofásico (22.9-10/0.22 kV).
- Cableado de control y potencia.
- Terminales de conexión (tipo perno o pala).
- Seccionador trifásico adosado (cuchilla) para corte visible.
- *Opcional: Transformador toroidal (50/1 A – 100/1 A) para fallas homopolares.
